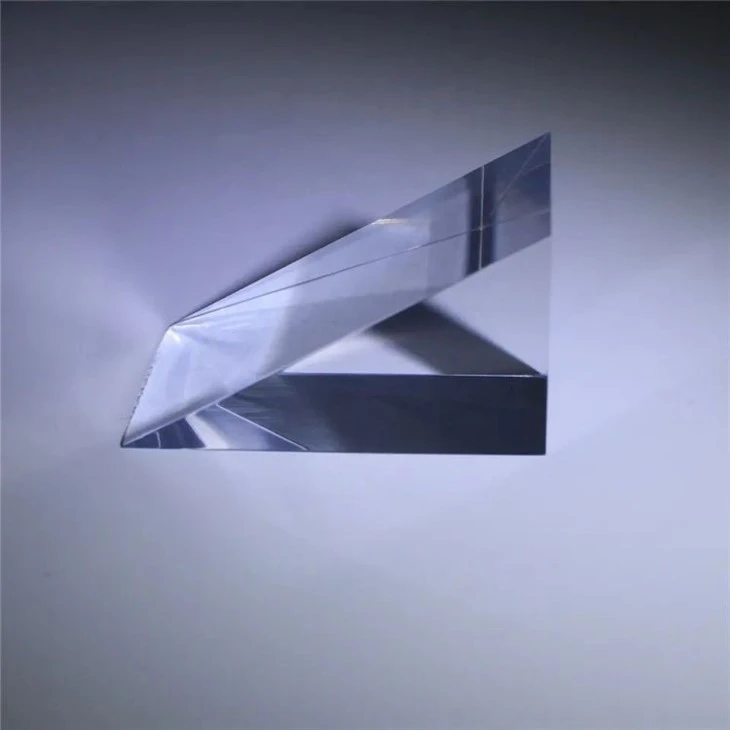

Littrowova prizma za lasersko uravnavanje votline

Littrowova prizma je specializirana visoka disperzija, zasnovana za izdelavo in ločevanje širokega spektra spektrov v preprosti konfiguraciji "direktnega vida". Ime je dobil po Josephu von Littrowu, avstrijskem optiku, ki je razvil enega prvih spektrografov s takšno prizmo. Njegove lastnosti visoke kotne disperzije, širokega spektralnega razpona in preproste optične postavitve so primerne za visoko zmogljive spektroskopske aplikacije v vidnem in infrardečem območju spektra.



Naše visokokakovostne Littrow prizme so bile natančno izdelane, da bi sprostile polni potencial laserskih sistemov in spektroskopskih instrumentov. V osrčju prizme je inovativna odsevna geometrija, ki zagotavlja zelo učinkovito sredstvo za uravnavanje laserske votline in nadzor načina. Uporabljamo samo najbolj prefinjeno optično steklo, polirano do popolnosti za največji prenos in natančnost. Naše napredne tehnike prevleke dosegajo odbojnost znotraj 0,1 odstotka v celotnem delovnem spektru. S kotno natančnostjo, izmerjeno v ločnih sekundah, in natančnostjo valovne fronte blizu teoretične meje, naše optične prizme Littrow ponujajo raven zmogljivosti laserskega uglaševanja, ki prej ni bila dosegljiva.



Popeljite svoj laser na najvišjo raven zmogljivosti. Naše prizme Littrow bodo sprostile svoj polni potencial z natančno nastavitvijo in optimizacijo, ki daleč presega običajne omejitve. Vabimo vas, da na lastni koži izkusite, kako natančna natančnost spremeni vse.



Lastnosti

- Ultra visoka odbojnost

- Visoka kotna natančnost

- Super polirane optične površine

- Natančna geometrija

- Izjemna stabilnost

- Visok prenos

- Natančna montaža



Parametri

Ime izdelka	Littrova prizma
Kotna natančnost	Manjši ali enak 10 ločnim sekundam
Ravnost površine	Manjši ali enak λ/20 (λ=valovna dolžina svetlobe)
Toleranca geometrije	plus /-0.05 mm ali manj
Lomni količnik	Večji ali enak 1,9
Delovna temperatura	15 do 35 stopinj
Material	Lantan ali po meri
Premazi	Večslojni dielektrični premaz
Dimenzije	10 do 50 mm čista zaslonka ali večja



Diagrami



Aplikacije

Najpogostejše in bistvene aplikacije Littrowovih prizem uporabljajo njihovo sposobnost zagotavljanja natančne povratne informacije in nadzora glede na valovno dolžino za optimizacijo laserske emisije. Njihova geometrija in disperzivne lastnosti so edinstveno primerne za uravnavanje laserske votline, nadzor načina, impulzno lasersko vbrizgavanje in druge funkcije, ki zahtevajo visoko selektiven in nastavljiv optični filter ali uglasitveni element.

- Lasersko uravnavanje votline

- Izbira laserskega načina

- Impulzni laserski injekcijski sistemi

- Analiza optičnega spektra

- Laserski kalibracijski standardi

- Disperzivne črte zakasnitve

- Nastavljivi materiali z lomnim indeksom



Hkako prizma deluje?

Optične prizme delujejo tako, da lomijo in notranje odbijajo svetlobo, da povzročijo spremembe v njeni smeri širjenja. Nekateri ključni načini, kako prizme spreminjajo svetlobo, vključujejo:



1. Lom – Ko svetloba vstopi v prizmo, se zaradi loma upočasni in upogne. Količina upogiba je odvisna od lomnega količnika stekla in vpadnega kota. Lom povzroči kotno odstopanje svetlobnega žarka, ko gre skozi prizmo.



2. Popolni notranji odboj - Če je vpadni kot svetlobe, ki zadene notranjo površino, večji od kritičnega kota, se vsa svetloba odbije navznoter. To povzroči obrat v smeri žarka z zelo majhno izgubo svetlobe. Prizme so oblikovane tako, da svetloba vstopa in izstopa pod kotom, ki je manjši od kritičnega kota, vendar se odbije v notranjost pod kotom, večjim od ostrega kota.



3. Kotna povečava - S prehodom skozi več lomnih vmesnikov in notranjih odbojev v prizmi je mogoče majhne vhodne kote povečati v veliko večje izhodne kote. Nekatere prizme so odrezane pod natančnimi koti, da nadzorovano povečajo kote. To se uporablja v nekaterih daljnogledih s prizmami in optičnih instrumentih.



4. Disperzija – bela svetloba vsebuje vrsto valovnih dolžin, od katerih se vsaka upogne pod nekoliko drugačnim kotom (disperzija). Prehajanje bele svetlobe skozi prizmo, kot je Littrowova prizma, loči valovne dolžine, kar povzroči razpršitev barv (vidni spekter). Do sipanja pride zaradi valovne dolžine odvisnih lomnih količnikov stekla.



5. Premik slike - Posebej zasnovane prizme z večkratnimi popolnimi notranjimi odboji lahko premaknejo ali premaknejo položaj vhodnih slik. Odmaknejo vidno linijo za nadzorovano količino, da optično premaknejo sliko bočno, navpično ali pod kotom. Uporablja se za očala s prizmami, optične primerjalnike in medicinsko opremo.



6. Cepljenje žarka – oblike prizme, kot so plošče z vzporednimi stranicami in rombi, lahko delno odbijajo in prepuščajo svetlobo s Fresnelovim odbojem. To odcepi nekaj svetlobe od žarka, preostalo pa deli. Prizme za delitev žarkov se uporabljajo za optične instrumente, iskale kamer in strelne daljnoglede.
